VMC850立式加工中心

一、供货范围

标准配置

新代22MA

全罩式防护

自动润滑系統

地脚螺栓及垫块

电器开门断电/自动断电

双LED工作灯

油冷机（选配）

手提吹屑空气枪

螺旋/链式排屑器（选配）

高压内冲屑

主轴气幕防护系統

机械、电器、操作说明书

电气箱热交换器

电气箱空调（选配）

二、机械规格表

VMC850加工中心主要零部件厂家

如有供应商供应不上，将以同等品质的品牌代替。

机床主要特点

1.本机台床身、立柱、主轴箱等关键零部件均采用树脂砂(密烘)铸件，组织稳定，永久保持品质。铸件经过有限元素分析法电脑计算分析，合理的结构强度及加强筋的搭配，提供机械之

高刚性。铸件结构采用一体成型技术，箱体结构，加工上采用大型五面体加工机，一次装夹加工完成，机床具有高刚性、高强度，几何形位精度极佳。并能保证机床长期的稳定性和高精度。另为了防范加工后发生变形，铸件均做彻底的退火处理，有利消除内应力。

2.底座宽阔，立柱为三⻆形箱形结构体，重负荷全支撑设计，结构坚实，可确保加工时之重负荷能力。

3.左右对称的设计，立柱两侧的重量平衡，可以保持机床精度的稳定。

4.主轴箱內以肋骨强化结构，主轴箱与立柱接触长度比例适当，提供主轴之稳固支撑。

5.三轴的定位精度完全采用 ISO-230-2 。

6.X/Y/Z轴采用线性滚柱导轨，工作台负载可达 500KG，具有高刚性、低噪音、低摩擦的特性， 可做快速位移及获得最佳的循圆精度。

7.X、Y、Z轴伺服电机经弹性联轴节与高精度滚珠丝杠直联，减少中间环节，实现无间隙传动，进给灵活、定位准确，传动精度高。

8.Z轴伺服电机带有自动抱闸功能，在断电的情况下，能够自动抱闸将电机轴抱紧，使之不能转动，起到安全保护的作用。

9.主轴组采用台湾专业厂家生产，具有高精度，高刚性。轴承采用P4级主轴专用轴承，提高了整套主轴的使用寿命及可靠性。

主轴在其转速范围内可实现无级调速，采用电机内置编码器控制，可实现主轴定向和刚性攻丝功能

随机资料

!精度检验表

!系统操作说明

!地脚垫铁一套

!工具箱一套

!卸刀座一个

!BT40刀柄一套

安装、调试、验收

1. 请预制水泥地基，地基图另行通知。

2. 请预先安装好三相380V，50Hz电源并建议附稳压电源。

3. 设备到厂后会同我司代表开箱检验，如果发现损坏或减少，请立即通知我司。

4. 设备开箱验收后，请买方先进行机械定位、地基孔灌水泥、水平粗调整等工作，后续安装精调，请买方最少提前7天通知我公司派人前往。

5.请买方协助我公司安装调试人员安排住宿、膳食及交通等事项。

6. 请买方指定机台的操作人员和维护人员，并指派专门人员协助我公司进行机床的安装调试。

7. 机械验收完成后，买方需即时在机床验收报告上签字，一式两份，双方各保管一份。

售后服务

1.保修期：机床的保修期以设备出厂日起24个月。

在保修期内，因产品质量问题发生的机床故障，公司负责免费维修。

下属情况在保修期内，但不适用之，用户必须支付所有维修成本。

a.机床如遇地震、台风、水灾或为人力所不能抗拒之灾害而导致损坏时。

b.买方操作不当及保养不当而生之故障、生锈或损坏时。

保修期后，卖方负责保障配件的有偿供应和负责维修技术咨询及至有偿人维修，卖方以优惠价格收取更换故障零件的费用，并提供零部件的备件。

2.售后服务：如机床出现故障，公司售后服务人员会在48小时（本省24小时）内到达用户现场，对机床故障进行排除。完工后由用户填写质量问题“反馈。

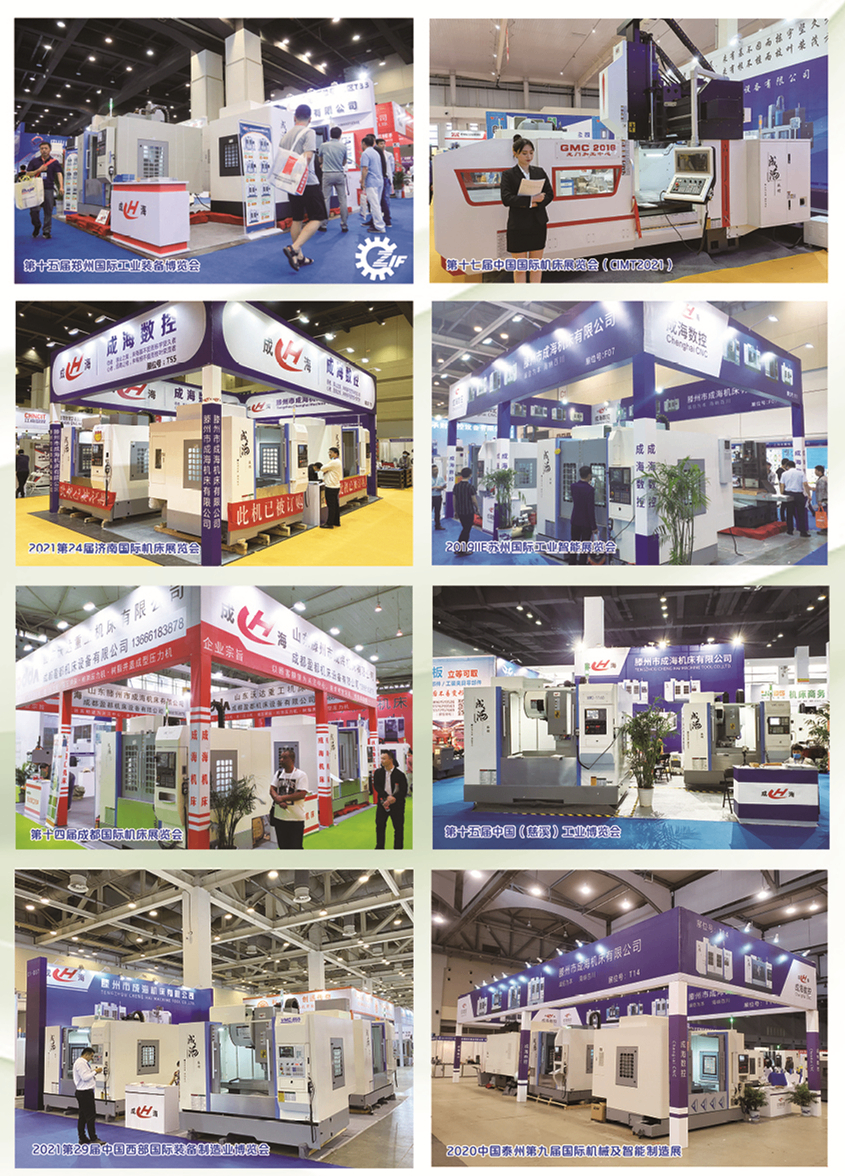

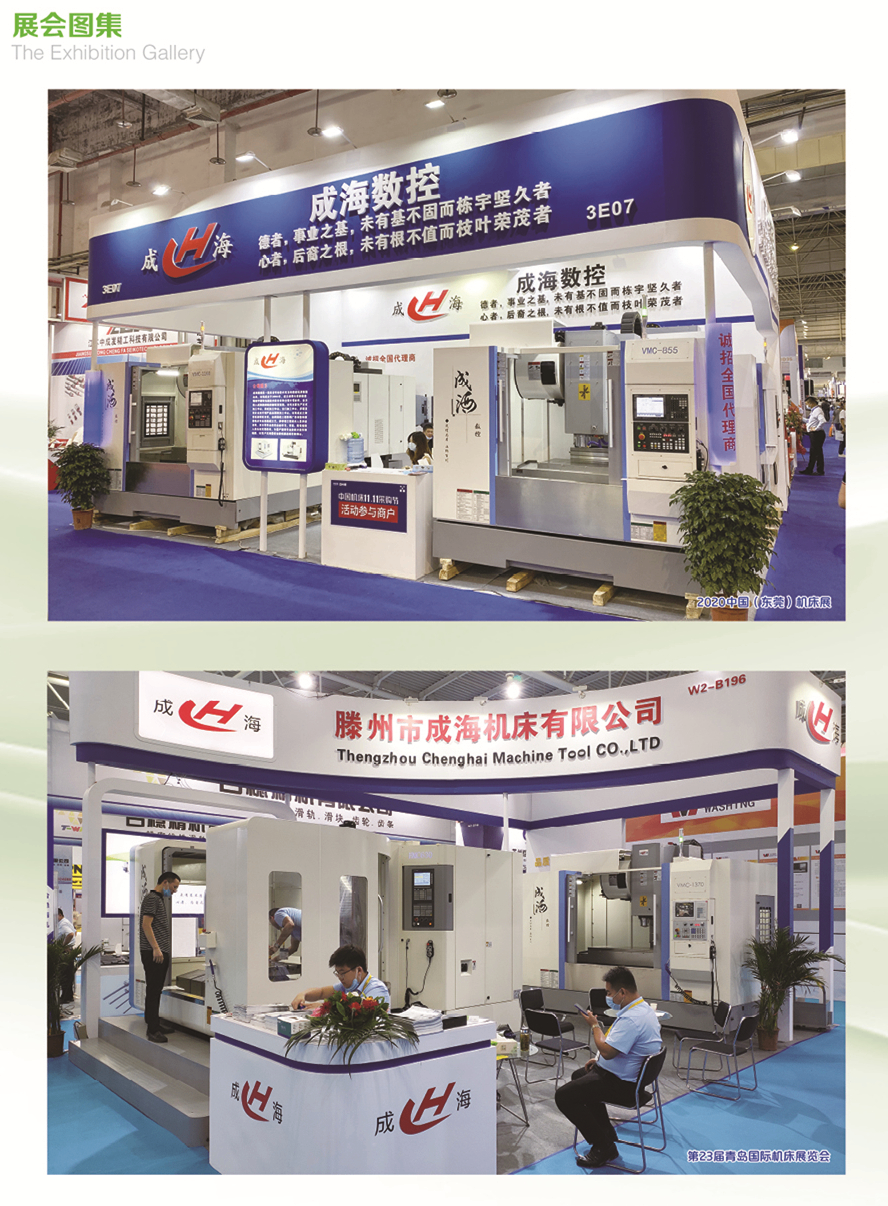

七、往期展会
