GMC2016（三菱）龙门加工中心

一、GMC2016龙门加工中心主要技术描述

（注：此图片只作为参考，不作为合同依据）

龙门加工中心是成海数控在充分发挥自我优势的基础上、通过消化吸收国际先进技术，自主开发研制的工作台移动式龙门加工中心系列产品。具备铣削、镗削、钻削（钻、扩、铰）、攻螺纹、锪削等多种加工功能。适用于汽车、模具、航空航天、包装、五金等各种机械加工领域的需求。

主要结构

该机床为龙门框架固定,工作台移动结构，主要由工作台、床身、立柱、横梁、滑鞍、滑枕、液压系统、润滑系统、冷却过滤系统、排屑装置、旋转式操作面板以及电控系统等部件组成。

各坐标轴定义：

X轴：工作台在床身上做前后纵向运动；

Y轴：滑枕、滑鞍部件在横梁上沿导轨作左右横向运动；

Z轴：滑枕在滑鞍上沿导轨作上下垂直运动；

床身（X轴）

床身和工作台材料均选用高强度优质铸铁，树脂砂造型。X轴导轨采用重载导轨支撑结构，各滚柱直线导轨上根据力学原理合理布局高承重滑块位置和数量，从而使机床得到高刚性和长久稳定的精度。

传动系统采用交流伺服电机，通过低背隙减速器后，带动重载荷滚珠丝杠旋转，实现X轴的直线往复运动，丝杠支撑采用两端固定预拉伸结构。

立柱横梁（Y轴）

立柱横梁大件采用高强度优质铸铁，树脂砂造型。

横梁导轨采用阶梯式结构，横梁截面大，导轨跨距大，主轴中心到Z轴导轨面距离短，翻转力矩小，结构刚性好。Y轴导轨选用进口重载导轨支撑，此结构抗震性能好，刚性强，稳定性佳。

传动系统采用交流伺服电机，通过低背隙减速器、高刚性联轴器联接后，直接带动重载荷滚珠丝杠旋转，实现Y轴的直线往复运动，丝杠支撑采用两端固定预拉伸结构。

滑鞍滑枕（Z轴）

滑鞍、滑枕采用高强度优质铸铁，树脂砂造型，导轨副采用滚柱线轨结构，强力润滑系统，配合大扭矩伺服电机和氮气平衡缸，使滑枕部动态特性好，启停反应更快。

Z轴伺服系统采用交流伺服电机，通过高刚性联轴器联接后，直接带动重载荷滚珠丝杠旋转，实现Z轴的高精度往复运动，丝杠支撑采用两端固定预拉伸结构。

主轴采用优质合金钢,渗碳淬火，主轴轴承组件选用进口高精密主轴轴承，并配置主轴恒温冷却系统，主运动配置同步带轮传动，也可选用全齿轮传动，通过自动换档实现高、低两档变速，在每档速度内无级调速。

润滑系统

整机的导轨和丝杠均采用定量润滑系统，能够对各润滑点的供油周期和供油量进行调整，并通过电气系统控制实现全自动集中润滑。

冷却系统

恒温冷却系统能够有效对主轴系统及齿轮变速箱进行冷却，保证机床主运动的精度稳定；

刀具冷却系统即切削液装置和切削吹气装置,能够及时带走加工过程产生的热量。

排屑装置

分布在工作台两侧各一套螺旋排屑器和提升链板式排屑器。

其它配置说明

1、工作区域配照明灯，适应夜间工作。

2、机床配三色灯，提示程序运转、工作循环完成和故障报警三种信息。

安装条件

a、温度

工作环境温度17℃~25℃，理想温差±2℃

若被加工零件的要求不高，环境温度范围可放宽到10℃ - 40℃

b、湿度

    连续：         75%以下（不结露）    短时间：       95%以下（不结露）

c、安装场所条件

1.不受外部振动影响以及电器干扰。

2.避免阳光直射机床。

3.避免直接触外界风、气及调温的冷、热风。

4.机床附近避免设置暖气等热源。

5.空气中粉尘浓度不得大于10mg/m³，不得含酸、盐和其它腐蚀气体。

6.避免漏水、浸水。

d、电    源：3相380V；50Hz±1Hz

执行参考标准

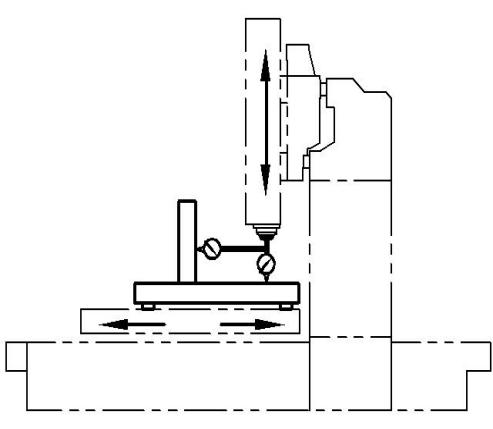

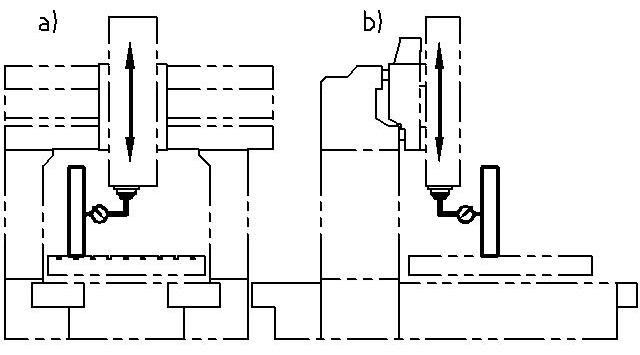

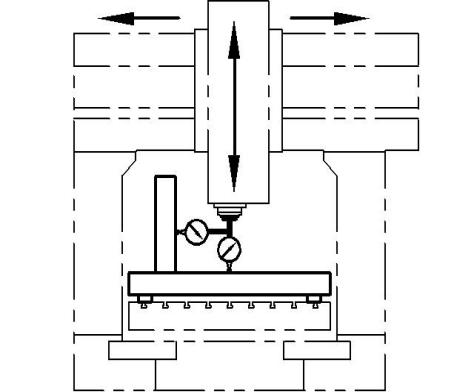

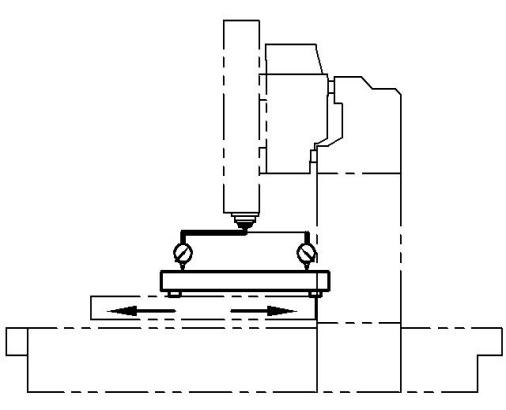

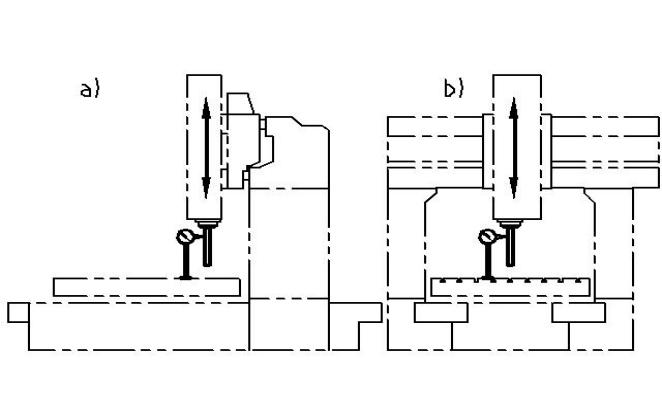

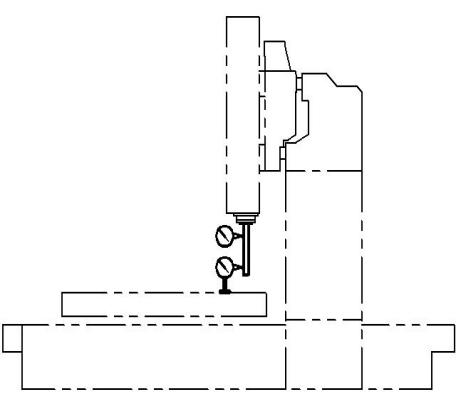

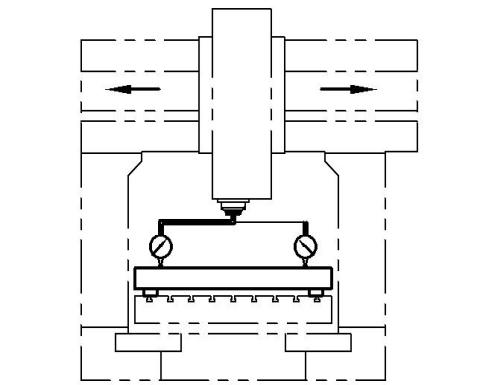

本产品执行安全标准：《GB 15760-2004  金属切削机床安全防护通用技术条件》和《GB 5226.1-2008 机械电气安全机械电气设备第1部分: 通用技术条件》；其质量精度执行标准《GB/T19362.1-2003 龙门铣床检验条件精度检验第1部分固定式龙门铣床》。本产品的设计、生产、制造、交付过程实施标准《GB/T 24001-2016 环境管理体系要求及使用指南》。

三、GMC2016龙门加工中心主要配置清单

四、GMC2016龙门加工中心主要随机供应附件清单

随机文件

注：视供应商的交货期/技术改进等原因，制造商保留更换其他品牌的权利。

六、GMC2016龙门加工中心客户安调准备表

七、GMC2016龙门加工中心推荐用油和油脂表

八、成海数控售后服务承诺书

尊敬的用户：

成海数控股份有限公司是一家专业制造立式加工中心、卧式加工中心、龙门加工中心的企业，公司本着“质优为先、管理为本、客户至上、持续发展”的方针,坚持以人为本,开拓创新,精益求精的管理理念,用一流的人才,一流的技术,一流的管理为广大客户提供优质的产品，让客户买得称心、用得舒服、用后放心，特向国内外新老用户承诺如下：

　　一、严格按国际质量体系认证标准来规范我们的产品设计、制造、安装、售后服务行为，用我们的真诚、热情、执着和追求，全心全意为客户奉献最佳的设备配置方案一流的产品质量，周到的安装、维修服务。

　　二、为方便客户及时传递安装、维修信息，我司的售后服务热线：0632-5022009，欢迎随时拔打垂询。

　　三、为保证在第一时间内赶到安装、维修现场，我公司司已为之建成了体系完整、功能齐全的密集型销售、售后服务网络。保证在最短的时间内为您解除后顾之忧。

　　四、我公司对售出产品的“三电四十八”服务规定是两年保修、终身维护。出现影响使用故障的设备。保证3小时内电话回复，电话中解决不了的48小时内到达用户现场维修。

　　五、热忱欢迎广大新老用户，以一次合作、终身为友为信条，经常向我们提供产品设计、产品质量和售后服务方面的改进方案和建议。

以上各点售后服务承诺，我们一定信守诺言，言必行、行必果。我们将与广大客户共创双赢！

                                             滕州市成海机床有限公司
